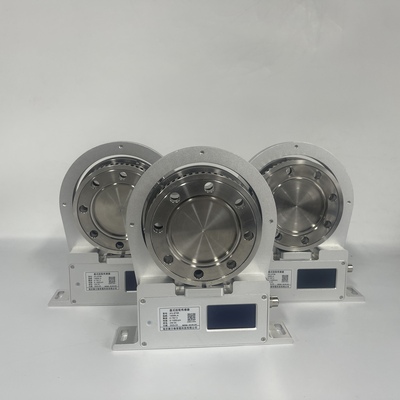

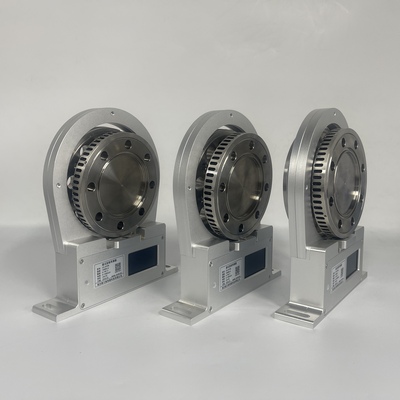

盘式扭矩传感器是一种轴向尺寸极短、采用法兰盘刚性连接的高精度扭矩测量仪器，核心优势是适配空间紧凑场景，

可同时测静态 / 动态扭矩、转速与功率，广泛用于电机、齿轮箱、新能源设备等精密测试与控制场景。

一、核心工作原理

主流盘式扭矩传感器基于应变片电测技术实现测量：

1、扭矩作用于传感器弹性盘轴，产生微小扭转变形；

2、粘贴在弹性轴上的应变片组成惠斯通电桥，将形变转化为电阻变化；

3、电桥输出微弱电压信号，经放大、压频 / 模数转换，输出与扭矩成正比的频率、电压、电流或数字信号（如 RS485）；4、高端型号采用非接触式感应供电与信号传输，无轴承、无摩擦，适配高速旋转场景。

二、核心结构与技术特性

1. 结构特点

双法兰盘刚性连接：两端法兰直接与动力轴、负载轴对接，安装稳固、扭矩传递无间隙；

扁平盘式设计：轴向长度远小于传统轴式传感器，适配安装空间受限场景；

无轴承结构：消除机械磨损与摩擦阻力，支持*高 12000rpm 以上高速运转；

定子 - 转子分离：转子随轴旋转采集信号，定子固定供电与接收信号，非接触传输更稳定。

2. 关键性能指标（典型值）

3. 核心优势

空间适配性强：轴向尺寸短，解决紧凑设备安装难题；

高速稳定：无轴承、非接触设计，长期高速运转无磨损、免维护；

双向测量：无需调零，可连续测正 / 反向扭矩；

高精度高可靠：抗干扰强、温漂小，适合精密测试与长期监测；

安装便捷：法兰刚性连接，对中要求低（径向跳动＜0.2mm、轴向窜动＜0.5mm 即可）。

三、主流应用领域

1. 新能源与汽车行业

新能源电机、减速器、电驱动系统扭矩 / 功率测试；

发动机、变速箱、传动轴扭矩监测与耐久性试验；

轮毂电机、转向系统、制动系统扭矩特性测试。

2. 工业装备与自动化

伺服 / 步进电机、机器人关节扭矩闭环控制；

齿轮箱、减速机、泵、风机、压缩机效率测试；

自动化装配线、拧紧机扭矩过程监控与质量控制。

3. 航空航天与船舶

航空发动机、螺旋桨、传动系统扭矩测试；

船舶动力系统、推进器扭矩与功率监测。

4. 科研与精密测试

材料扭转力学性能试验、微扭矩精密测量；

医疗器械、精密仪器扭矩特性标定与测试。

四、选型核心要点

1. 明确测量工况

区分静态 / 动态：静态选静止 / 小角度摆动型，动态选连续旋转高速型；

确定扭矩方向、负载特性（连续 / 冲击 / 脉动）、旋转速度范围。

2. 核心参数匹配

量程：按**工作扭矩选，预留 20%–50% 过载余量，避免过载损坏；

精度：精密测试选 ±0.1% F.S. 以内，工业监测选 ±0.5% F.S. 即可；

转速：传感器*高转速＞设备实际转速，高速场景选无轴承型号；

响应频率：动态瞬态测试需≥信号变化频率，确保数据不失真。

3. 安装与信号适配

连接方式：法兰盘尺寸、孔距需与被测轴系匹配；

信号输出：按控制系统选频率、模拟量或数字量（RS485），兼顾传输距离与抗干扰；

环境适应性：按现场温度、湿度、振动、电磁干扰选对应防护等级。

五、安装与使用注意事项

1、安装基础需稳固，避免振动影响测量精度；

2、采用刚性联轴器或弹性柱销联轴器连接，保证同轴度；

3、非接触式传感器需调整转子与定子轴向间隙，确保信号传输稳定；

4、定期校准零点，避免温漂、长期使用导致的精度偏移；

5、严禁超量程、超转速使用，防止传感器损坏。

六、盘式 vs 轴式扭矩传感器：核心差异

七、发展趋势

1、高精度化：线性度、重复性向 ±0.02% F.S. 突破，适配超精密测试；

2、数字化与智能化：集成 MCU、支持以太网 / Profinet 等工业总线，实现数据远程传输与状态诊断；

3、微型化：面向微机电、医疗器械的微型盘式传感器，量程低至 mN・m 级；

4、多功能集成：同步测量扭矩、转速、角度、温度，满足多参数测试需求；

5、高可靠性：优化非接触传输技术，提升极端环境（高温、强振）下的稳定性。
